2路12G-SDI光端機，4路12G-SDI光端機，8路12G-SDI光端機，16路12G-SDI光端機 北京華創視通生產廠家
1、產品介紹
北京華創視通研發生產的2路12G-SDI光端機，通過2芯單模光釬傳輸2路12G-SDI視頻信號，傳輸距離可達20-80KM；兼容6G/3G/HD-SDI視頻信號，廣播級指標支持時鐘恢復功能；廣泛應用于廣播電視臺、轉播車、醫療手術室、視頻會議系統，指揮中心等場所。
2、特征
?2路單向12G/6G/3G/HD-SDI視頻，雙光纖傳輸，支持嵌入音頻，兼容ASI、TS視頻流
?范圍從270Mb/s 到11.88Gb/s，支持時鐘恢復；
?支持SMPTE 259Mb/s、292Mb/s、297Mb/s、424Mb/s、2081Mb/s、2082Mb/s標準
?輸出波長1310nm、1550nm和16種CWDM
?50米自動電纜均衡，所有11.88 Gb/s以下速率（Belden 1694A ）
?高達20km @12Gbit/s
?LED 狀態指示燈監控關鍵參數
?支持臺式機，或19英寸機架安裝
?光學靈敏度：-10 dBm（最小@12 Gbps），-14 dBm（最小@ 3 Gbps）
?光功率：-5 dBm（最小），0.5 dBm（最大）
3、應用
?遠程轉播車/卡車視頻源
?廣播演播室攝像機信號
?長途信號傳輸
?電視臺/視頻會議
?演講廳投影儀連接
?醫療/手術室廣播
?樓對樓視頻電話會議
?小型企業校園視頻鏈接
4、技術參數
|
12G-SDI輸入 |
|
|
SDI信號標準 |
SMPTE-259/292/297/424/2081/2082Mbps, M2S, DVB-ASI, DVB-SSI 等電信/數據通信速率（270Mb/s-11.88Gb/s） |
|
信號水平 |
標稱 800mV |
|
上升/下降時間 |
標稱 200Ps |
|
抖動 |
< 0.3UI |
|
輸入通道 |
2 通道 |
|
接口 |
75Ω BNC |
|
光纖輸入/輸出 |
|
|
通道 |
2 |
|
光釬類型 |
單模光纖 |
|
輸入/輸出波長 |
1310nm /1550nm or CWDM/DWDM |
|
反射損耗 |
< 15dB |
|
接口 |
雙 LC/PC , 1個 SFP |
|
發射光功率 |
-5 dBm (min), 0.5 dBm (max) |
|
接收靈敏度 |
-10 dBm (min @12 Gbps), -14 dBm (min @ 3 Gbps) |
|
12G-SDI輸出 |
|
|
輸出通道 |
2 |
|
信號水平 |
標稱 800mV |
|
上升/下降時間 |
標稱 200Ps |
|
過沖 |
<10% 振幅 |
|
反射損耗 |
< 15dB |
|
接口 |
75Ω BNC |
|
電源和環境指示燈 |
|
|
操作溫度 |
0℃～＋50℃ |
|
電壓 |
1A@12VDC |
|
功耗 |
12W |
|
EMI/RFI |
FCC Part 15 Class A, EU EMC standard |
|
平均無故障時間 |
>100000 hours |
|
機械結構 |
|
|
尺寸 |
135mm x45mm x 25mm |
|
重量 |
0.2Kg |
|
機架安裝 |
可選1U 19英寸機箱 |
|
|
|

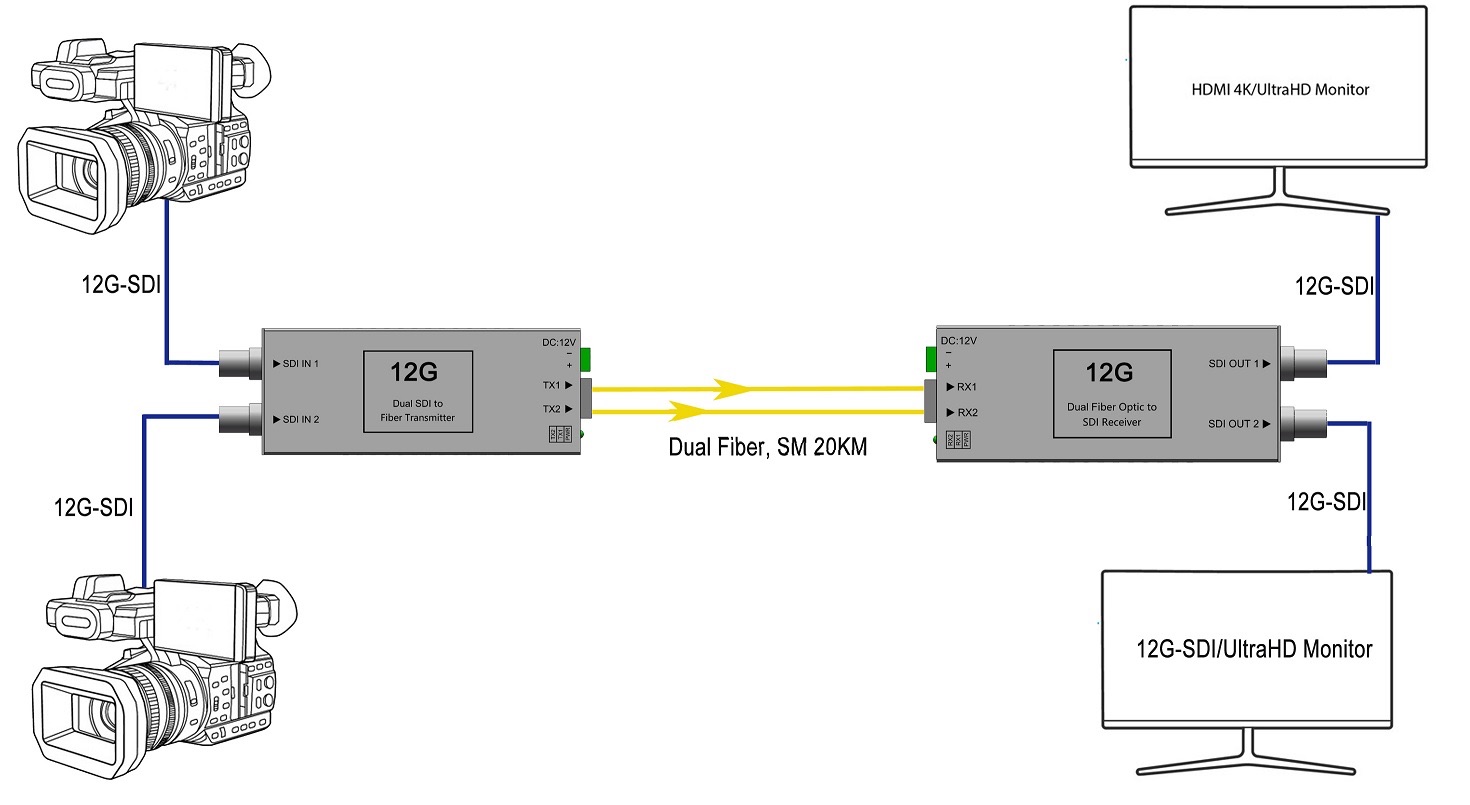

5、典型應用圖
6、訂單信息
12G/3G/HD-SDI/ASI 單向光纖發射器/接收器
HC1202-T
2路12G SDI/ASI帶嵌入式音頻輸入，單模雙纖，LC/PC光纖接頭，BNC視頻接口，20km標準，臺式
HC1202-R
2路12G SDI/ASI帶內嵌音頻輸出，單模雙纖，LC/PC光纖接頭，BNC視頻接口，20km標準，臺式
