• 1、產品簡介
  該ASI、IP合路光端機產品是應用于用于電視行業的高可靠、高性能的串行數字光傳輸設備，系統支持SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M,以及DVB-ASI（EN50083-9）等數字電視格式標準,滿足工業級產品的要求.

  2、性能特點
   在單芯光纖上傳輸1路雙向ASI/TS流 數字電視信號,1路100M以太網信號
   支持SMPTE 259M and SMPTE 344M.
   支持?jǐn)?shù)據速率工作范圍為143, 177, 270, 360, 540 Mbps以及270 Mbps DVB-ASI.
   自動同軸輸入均衡，最高350m@270Mbps
   電源和其它參數指示LED可監視系統狀態
   支持熱插拔
   支持4U機箱、1U機箱和獨立式結構

  3、規格參數
  串行電視 BNC 輸入
  電視信號標準：SMPTE 259M A、B、C、D, SMPTE 297M, SMPTE 305M,
  SMPTE 310M, SMPTE 344M、M2S& DVB-ASI
  輸入數目：1 路
  反射損耗：>15DB
  均衡：0—300m @ 270Mb/s
  連接器：75Ω  BNC

  光特性
  光纖數量：1
  線纜傳輸類型：單模光纖（多模可選）
  輸出光功率：-5 ～ -10dBm (0 ～ -5dBm for 60km)
  接收靈敏度：-26dBm (-30dBm for 60km)
  工作波長：> 14dB
  抖動：< 0.2UI
  連接器：FC/PC （SC/PC可選）

  串行電視 BNC 輸出(EO/OE)
  輸出數量：發射端1 路環出 (可選)
                 接收端2 路
  信號電平:800mV 標稱
  上升/下降時間:900ps 標稱
  過沖:< 10% 振幅
  反射損耗：> 15dB
  抖動：< 0.2UI
  連接器：75Ω BNC
  波長：1310nm  （超長距離1550nm可選）

  電氣指標
  工作溫度：0℃～＋50℃
  電壓：1A@12VDC
  功率：12 W
  EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指標
  平均無故障工作時間：﹥100000小時

  4、供貨信息

  產品名稱       產品描述

  單向ASI光端機
  HC2010-T/R    1路ASI輸入，1路ASI輸出，單模，單纖，F(xiàn)C光口，20km，臺式

  雙向ASI光端機
  HC2011-T/R    1路ASI輸入，1路ASI輸出，單模，單纖雙向傳輸，F(xiàn)C光口，20km，臺式

  ASI+IP光端機
  HC2011P-T/R   1路ASI輸入，1路ASI輸出，1路100M網絡信號，單模，單纖，F(xiàn)C光口，20km，臺式

  ASI+數據音頻光端機
  HC2011DA-T/R   1路SD-SDI/ASI輸入，1路SD-SDI/ASI輸出，1路數據，1路音頻，單模，單纖傳輸，
  FC光口，20km，臺式


  4路ASI光端機
  HC2040-T/R    4路SD-SDI/ASI輸入，4路SD-SDI/ASI輸出，單模，單纖，F(xiàn)C光口，20km，臺式

  8路ASI光端機
  HC2080-T/R    8路SD-SDI/ASI輸入，8路SD-SDI/ASI輸出，單模，單纖，F(xiàn)C光口，20km

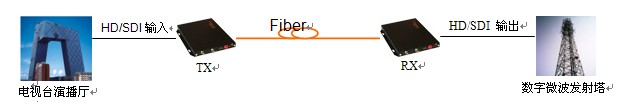

  5、應用場合
  電視演播 現場轉播
